本文以Qt Creator为例,简述C/C++程序断点调试的基本方法和过程。其它的IDE环境,大同小异。

1. 简介

在程序有BUG/缺陷,需要修复时,断点调试是发现缺陷的重要方法。对于初学者而言,断点调试还有另外一个用途:帮助理解程序背后的逻辑。

本文以Qt Creator为例,简述C/C++程序断点调试的基本方法和过程。其它的IDE环境,大同小异。

版权声明

本文可以在互联网上自由转载,但必须:注明出处(作者:海洋饼干叔叔)并包含指向本页面的链接。

本文不可以以纸质出版为目的进行改编、摘抄。

2. 程序代码

在Qt Creator中创建一个Non Qt - Plain C Application (纯C控制台应用程序),然后录入如下代码:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
//Project - DebugExample
#include <stdio.h>
#include <stdbool.h>

bool isPrime(int n) { //函数的定义
if (n<=1)
return false;
for (int i=2;i<n;i++)
if (n % i == 0)
return false;

return true;
}

int main(){
printf("Try to find all prime number(<=10):\n");

int iFound = 0; //发现的质数个数
for (int i=2;
i<=10;
i++)
{
if (!isPrime(i))
continue;
iFound++;
printf("%d, ",i);
}

printf("\n%d prime numbers been found.",iFound);
return 0;
}

上述程序的用途在于找出2 ~ 10之间的全部质数并打印出来。请读者注意第19 ~ 21行,for循环的初始化语句,测试表达式,更新表达式故意分作了三行,以便于观察。

3. 断点

image-20200220141236442

在第18行代码的行号左边(图中红框A处)单击鼠标,便会出现如图所示的断点(break point),在相同位置再次单击,断点便会消失。可以给同一段程序添加多个断点。

单击图中红框B内的按钮,断点调试开始。

4. 调试

image-20200220141922063

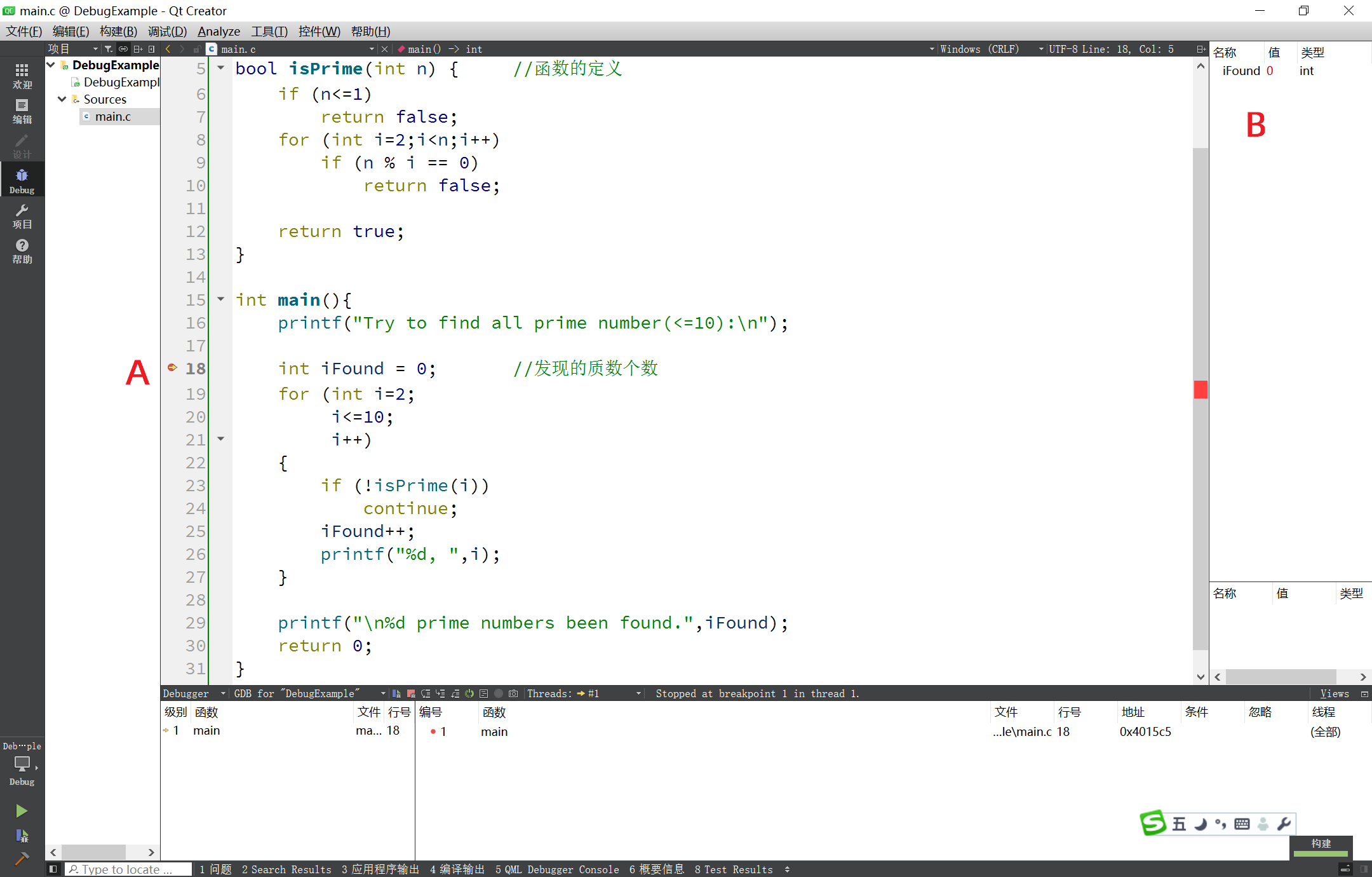

与正常的程序运行不同,黑色的控制台界面一闪而过,程序将暂停在第18行的断点处。读者仔细观察,应可见第18行行左会出现一个黄色的箭头(图中标A处),该黄色箭头表明当前程序执行点,准确地说,箭头所指向的行是接下来准备执行的代码行。

在界面标B处,有一个列表,这个列表列出了程序当前执行阶段的局部变量的名称及当前值。可以看到,此时,有iFound变量存在,其值为0,类型为int。

image-20200220142109397

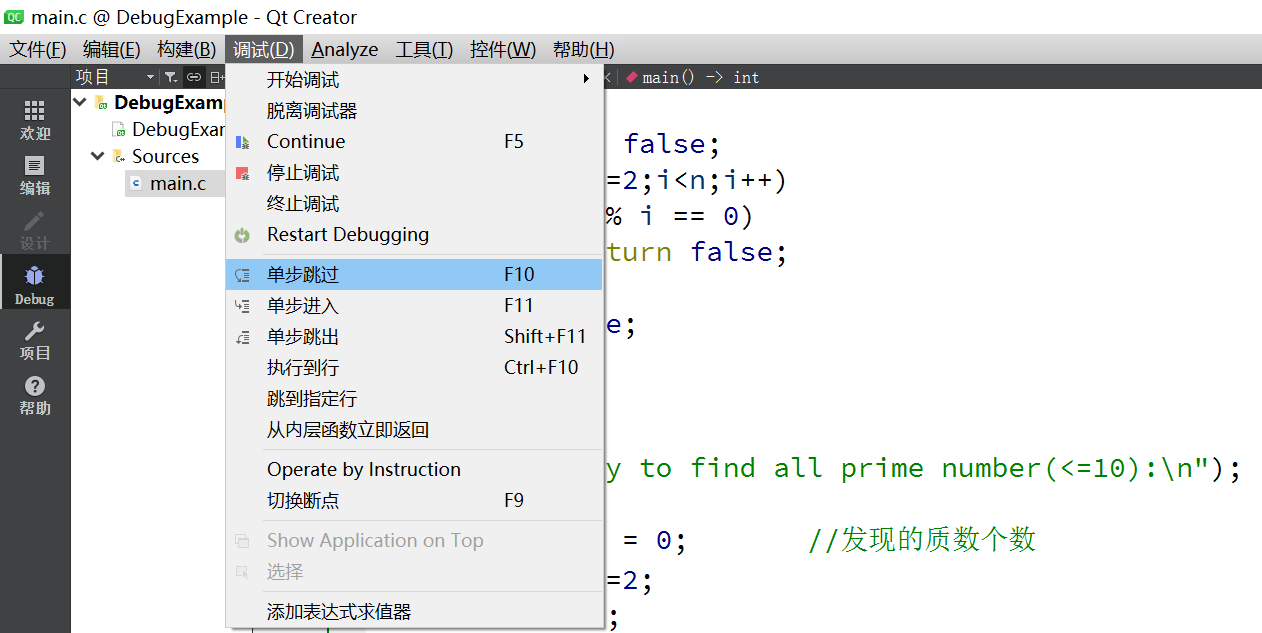

展开调试菜单,可以看到很多与调试相关的菜单项。本文主要使用到两个,分别是单步跳过(F10)以及单步进入(F11)。在调试过程中,使用该菜单与直接按下F10、F11作用相同。本文主要使用快捷键来完成。读者需要注意,如果你使用的是笔记本电脑,笔记本电脑的F10、F11等键通常是复用的,你可能需要结合其它按键来触发F10、F11按键。如果实在弄不明白,也可以使用调试菜单。

image-20200220142043265

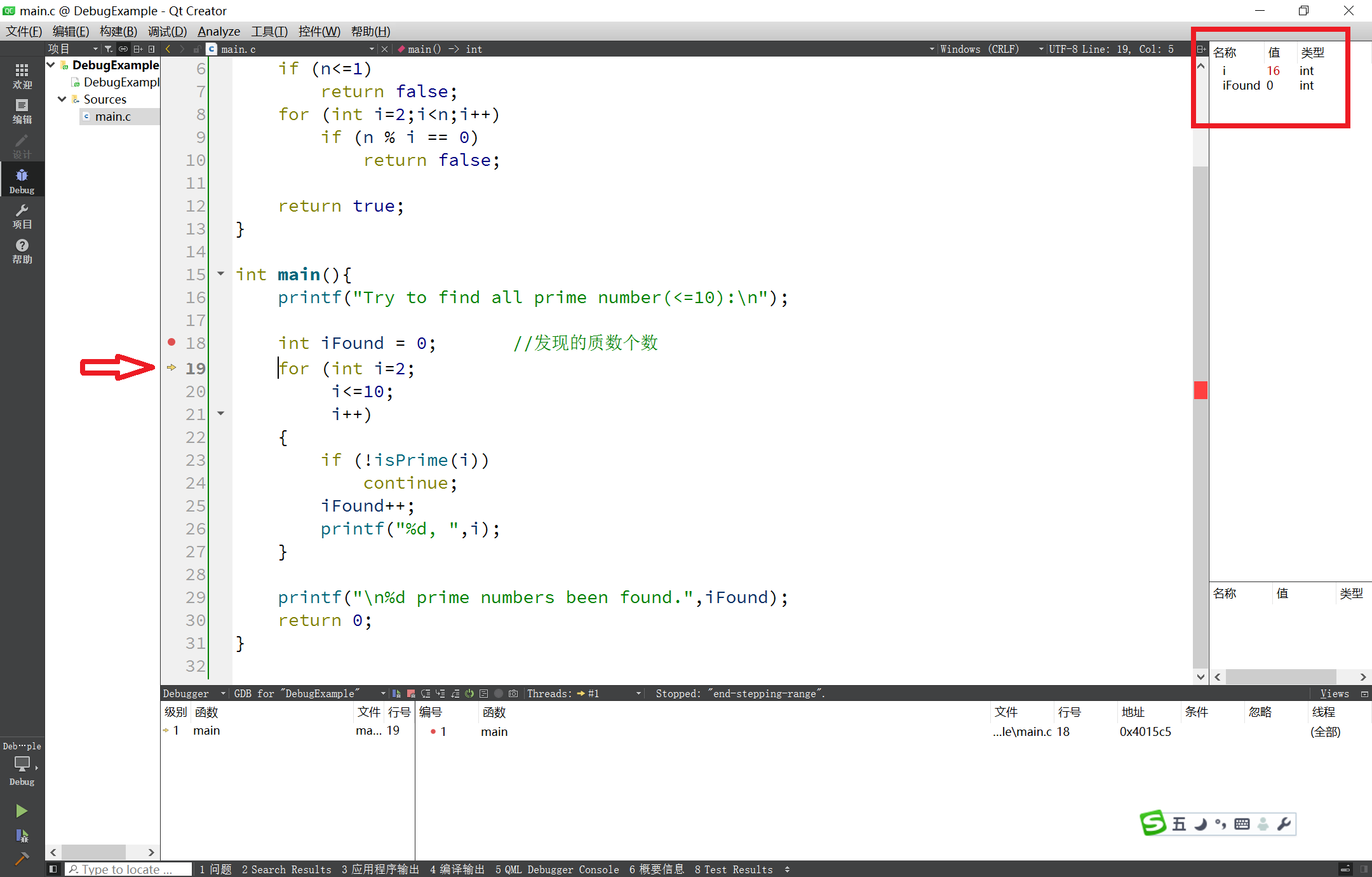

按一下F10(单步跳过),可以看到第18行被执行,黄色箭头指向第19行。此时,for循环内的局部变量i出现在右方的列表中,其值为16,这说明for循环局部变量i的空间已被分配,但for循环的初始化语句尚未执行,i还没有获得初始值0。

注意:在变量没有被初始化前,其值是不确定的,所以读者真实调试时,得到的值很可能不是16。

image-20200220143645491

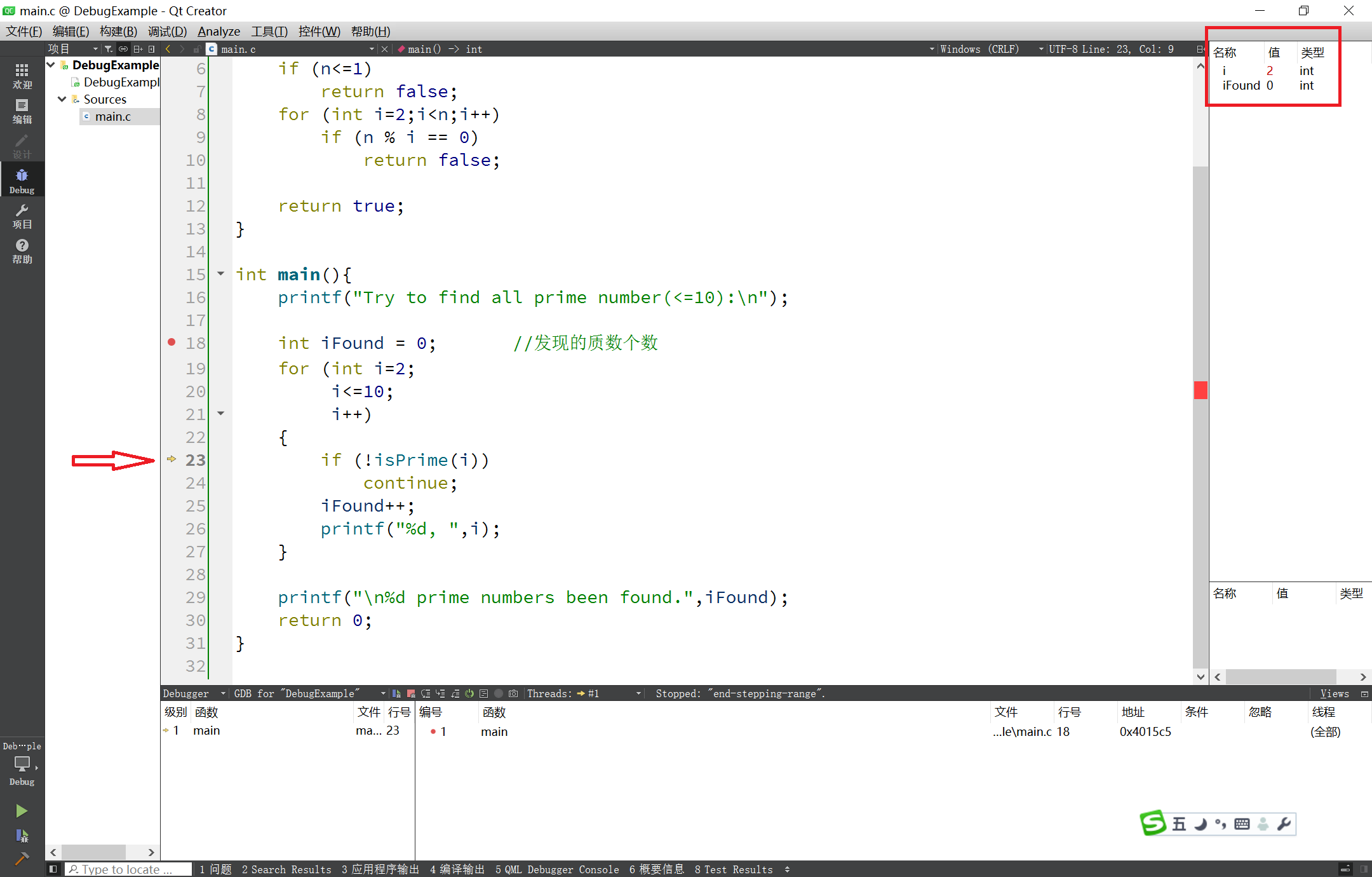

再次按下F10(单步跳过),可以看到黄色箭头指向第23行。因为for循环初始化语句的执行,右方列表中i的当前值变成了2。

第23行涉及一次函数调用,如果操作者希望观察isPrime( )函数内部的执行过程,应按F11(单步进入)。如果操作者不关心isPrime( )内部的执行过程,只关心23行的总体执行结果,则按F10(单步跳过)。本次,我们按F11。

image-20200220144118724

按下F11后,我们进入到了isPrime( )函数内部,黄色箭头指向第6行。对于isPrime( )函数而言,当前其局部变量仅有1个,即函数的形式参数n。该参数的值应由调用者传递进来。在右方的列表中,我们看到该值为2。

image-20200220144409323

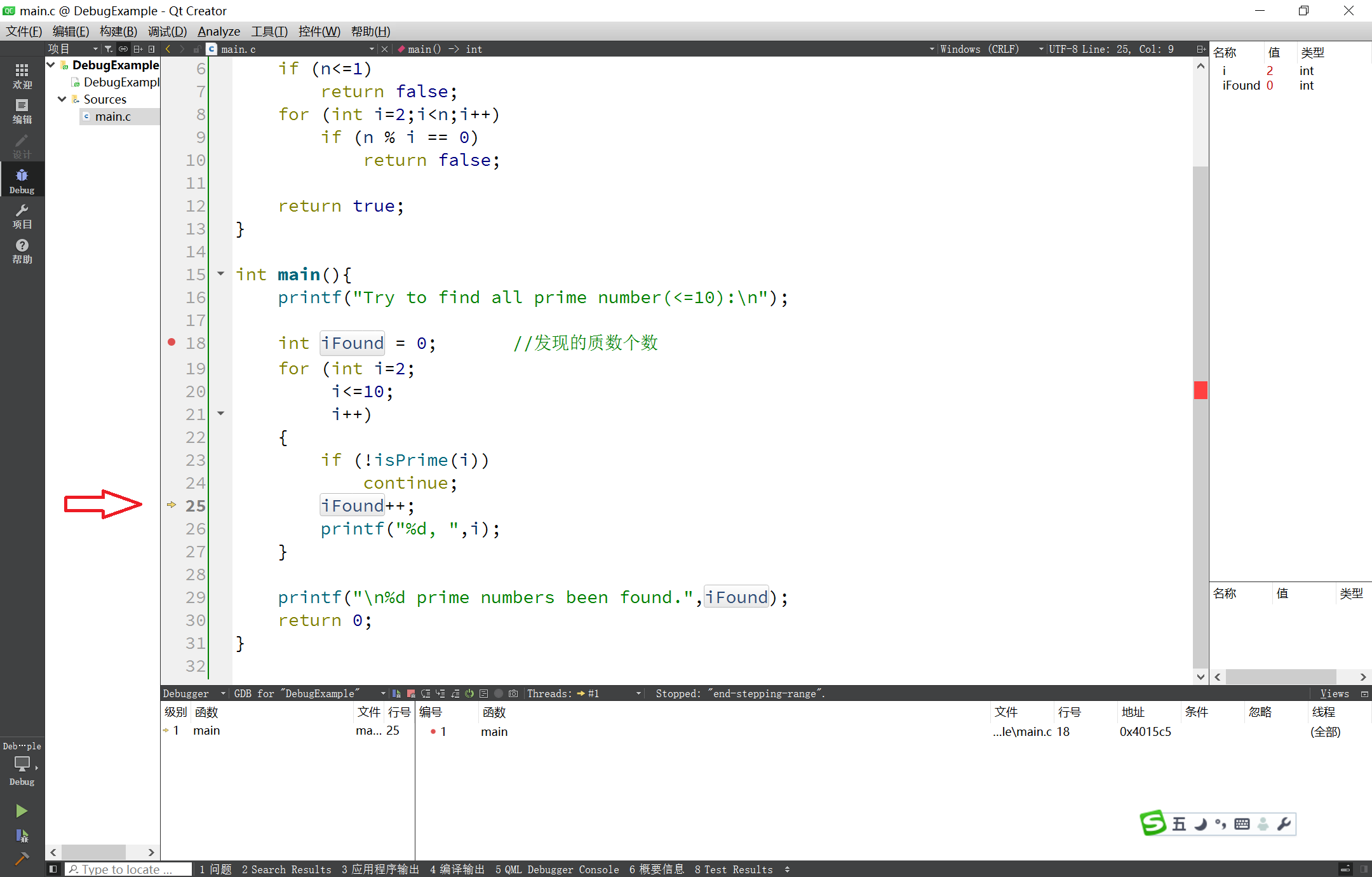

一直按F10,直到isPrime( )函数返回,由于2是质数,所以第23行的不是质数的条件不成立,第24行不会被执行,黄色箭头略过了第24行,指向了第25行。

image-20200220144623051

按F10执行第25行后,黄色箭头指向第26行,iFound值由0变为1。

image-20200220144855595

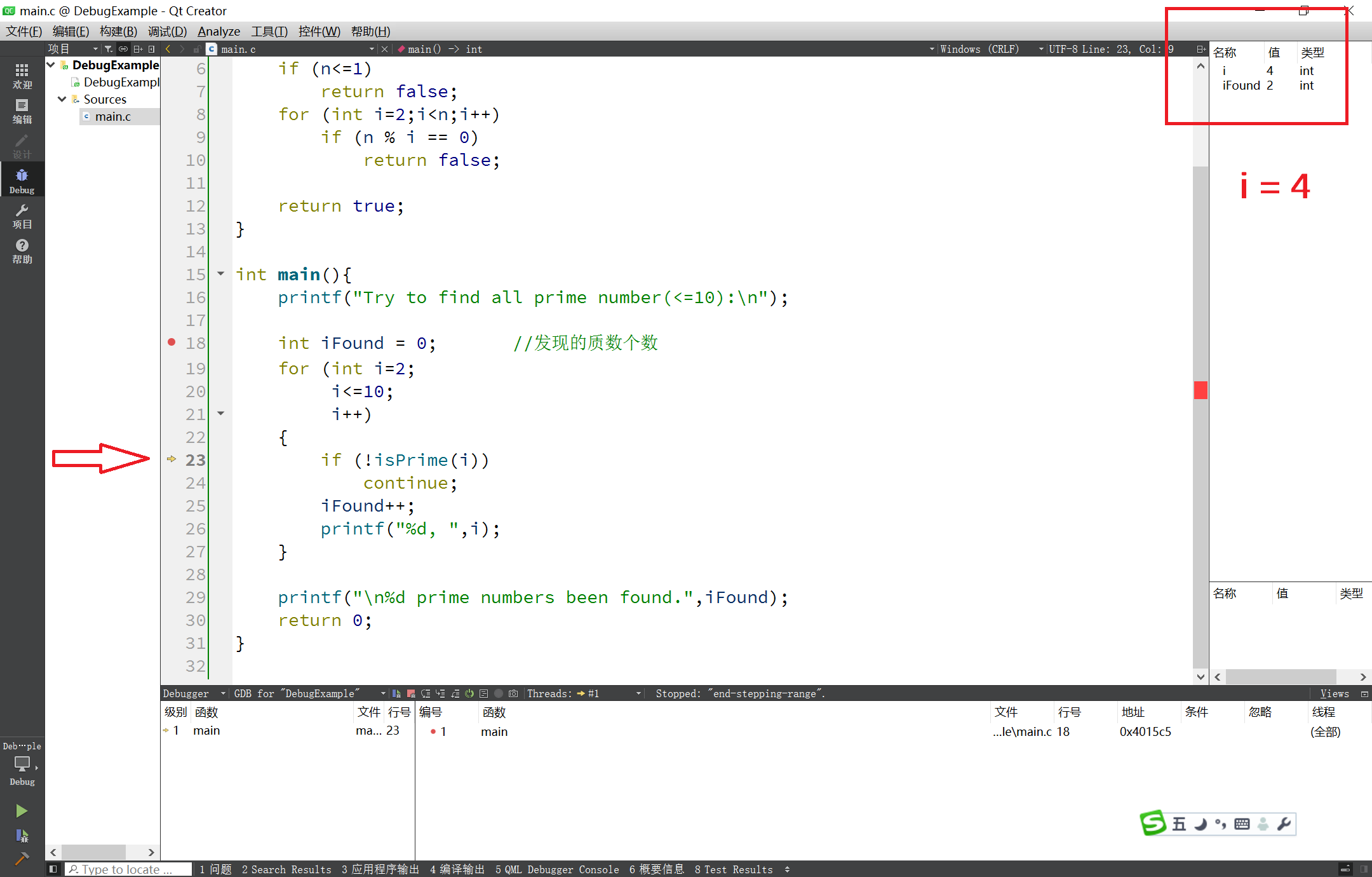

一直按F10进行循环,直到i = 4且黄色箭头指向第23行。

本次我们选择不进入isPrime( )函数,再次按下F10(单步跳过)。

image-20200220145159178

由于i = 4不是质数,因此第23行的条件成立,黄色箭头跳转到第24行的continue语句。

根据continue的语义,其将略过本轮循环的剩余语句(第25 ~ 26行),直接尝试下一轮循环。

image-20200220145420343

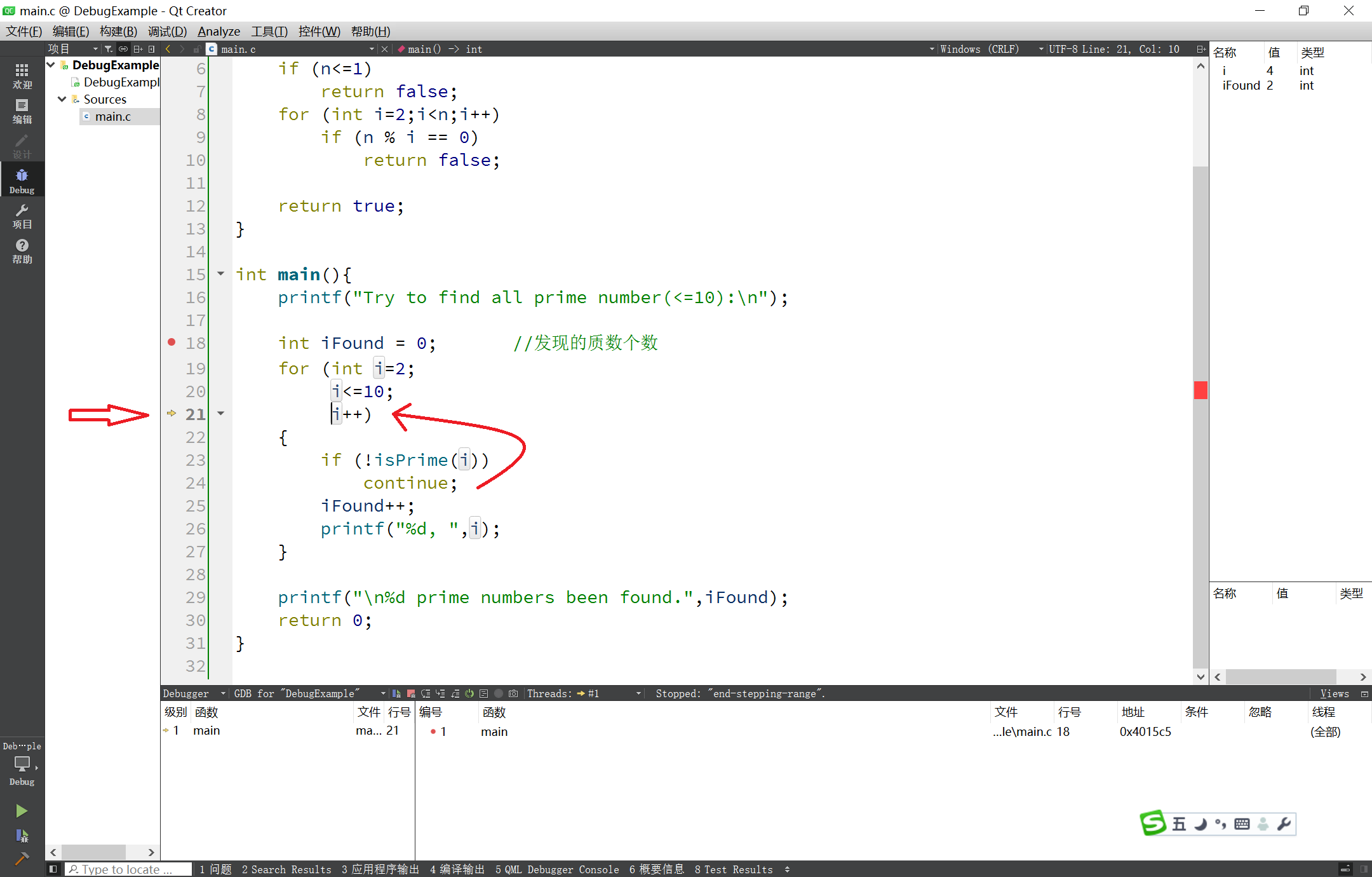

再次按下F10,可以看到,continue直接略过了第25 ~ 26行的剩余循环代码,直接跳到了for循环的更新表达式,如图中红色箭头所示。

image-20200220145707465

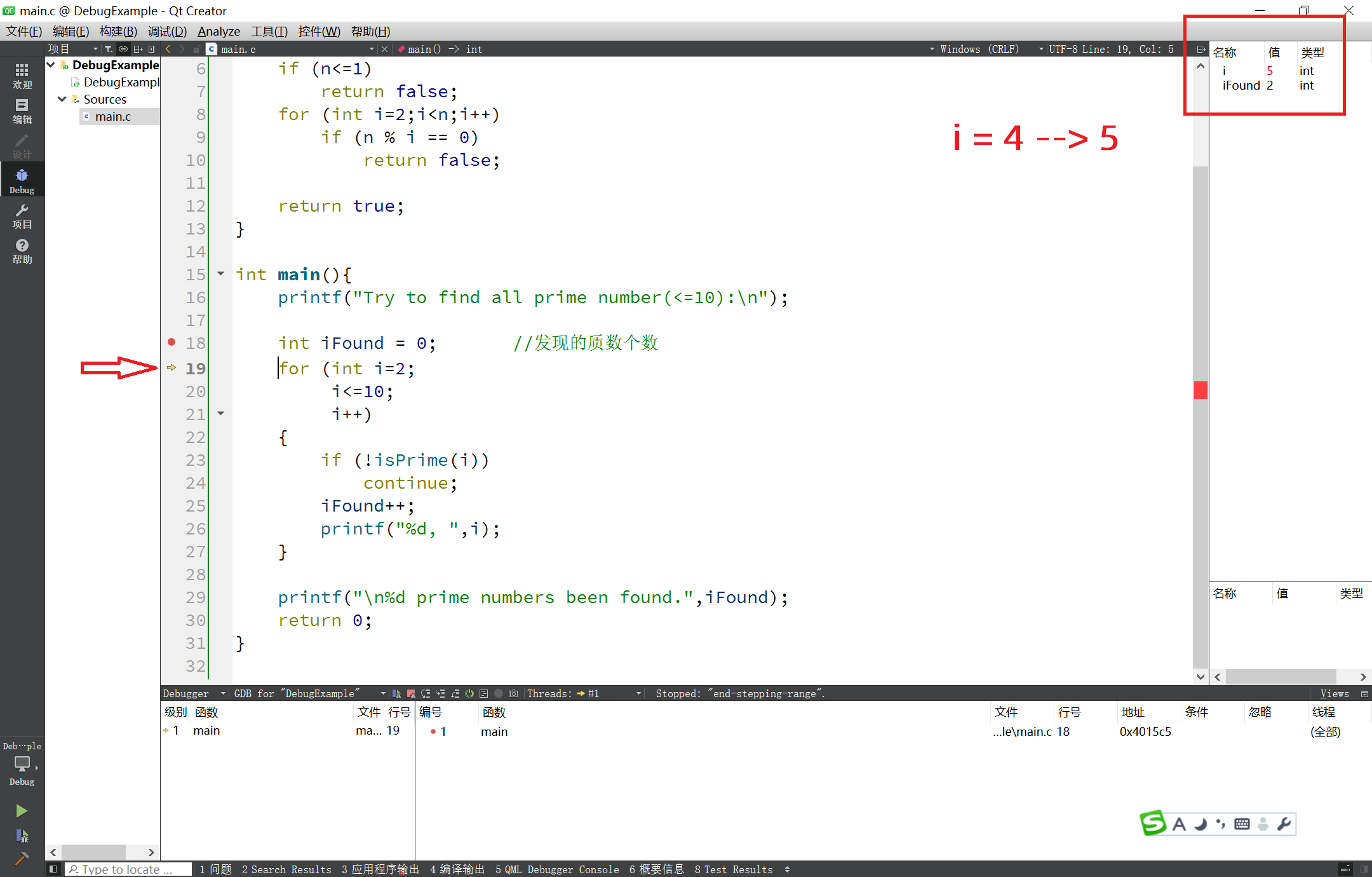

再次按下F10, 可以看到更新表达式被执行,i值由4变成了5,黄色箭头指向了第19行,该行将进行循环测试(i <= 10),如果测试通过,则将执行循环体,否则循环结束。

说明:读者可能会疑惑,测试表达式在第20行,为何跳转到第19行? 作者的回答:此处确实是在执行第20行的循环测试,调试器标指向第19行并不十分恰当。

5. 观察输出

在Windows环境下,读者此时可以按Alt + Tab组合键切换到控制台窗口去观察到当前执行阶段为止的输出情况。

image-20200220150233575

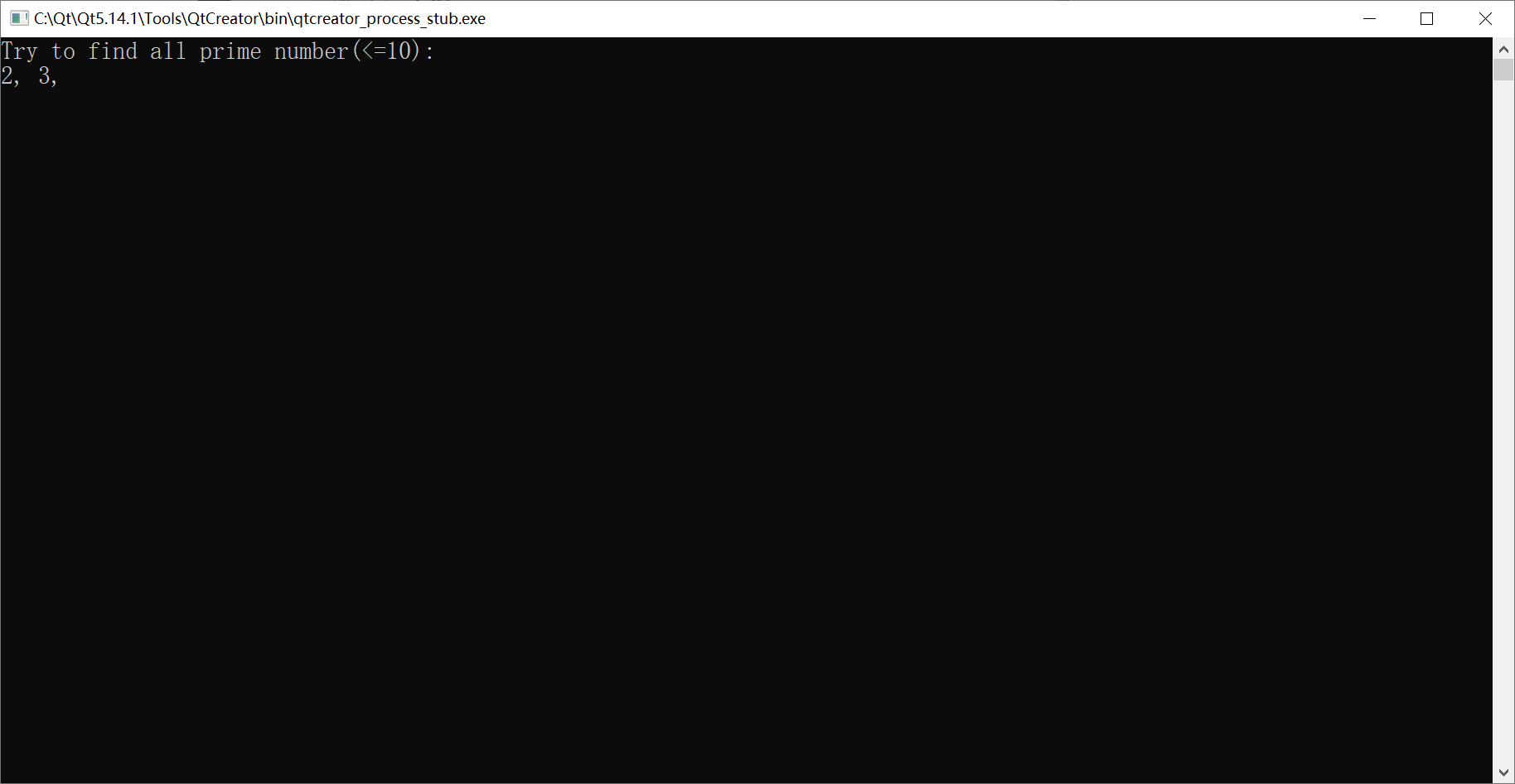

可以看到,2,3两个质数已被找出,4是合数被略过,正准备考察整数5。

说明:也可以在Windows任务栏中点击对应按钮切换到控制台输出窗口,见下图中红色方框所示。

image-20200220150347130

6. 去除断点

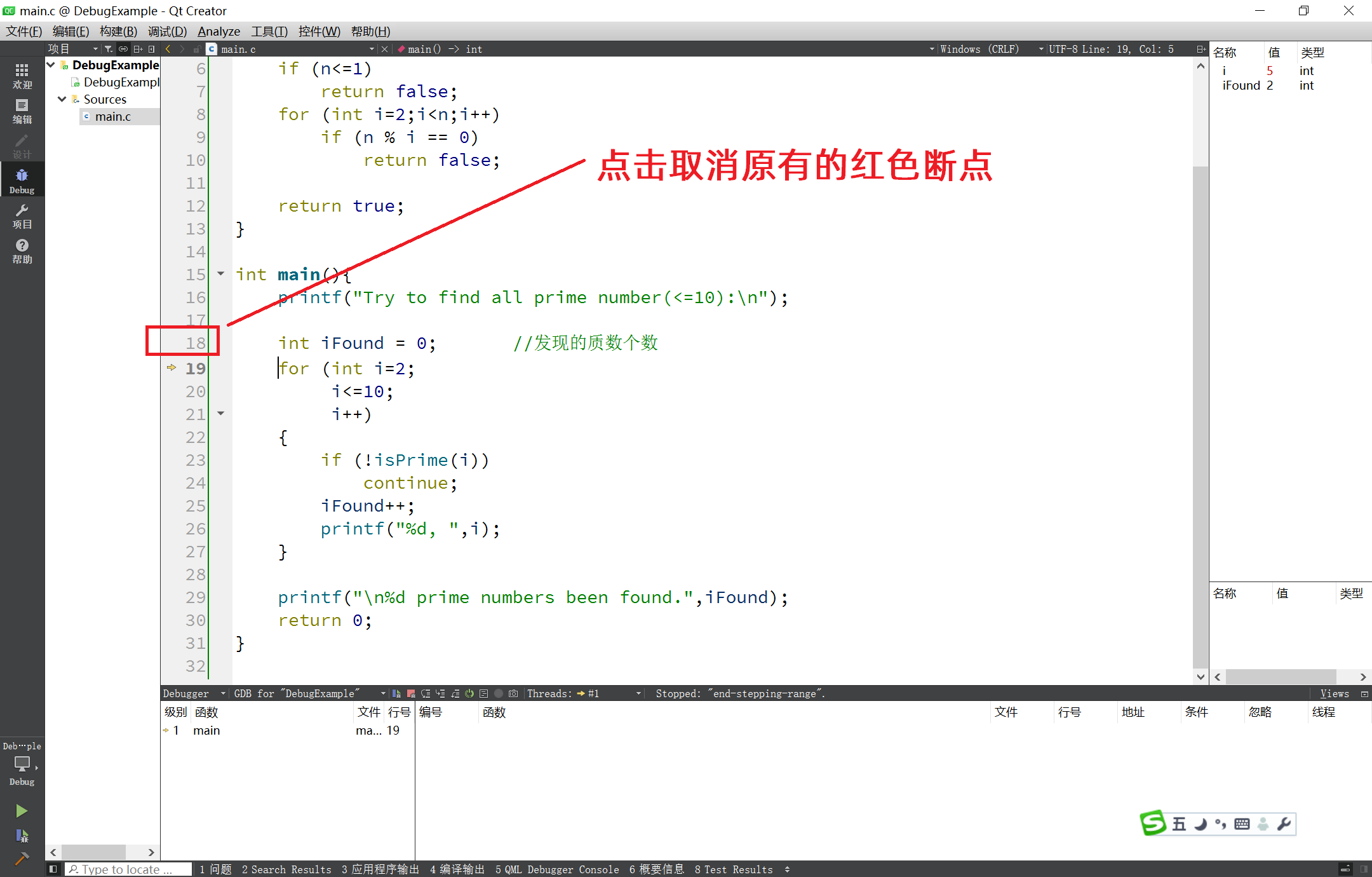

如果调试的目的已达成,准备放弃调试,可以再次单击红色断点将其取消,如下图:

image-20200220150528811

image-20200220150714977

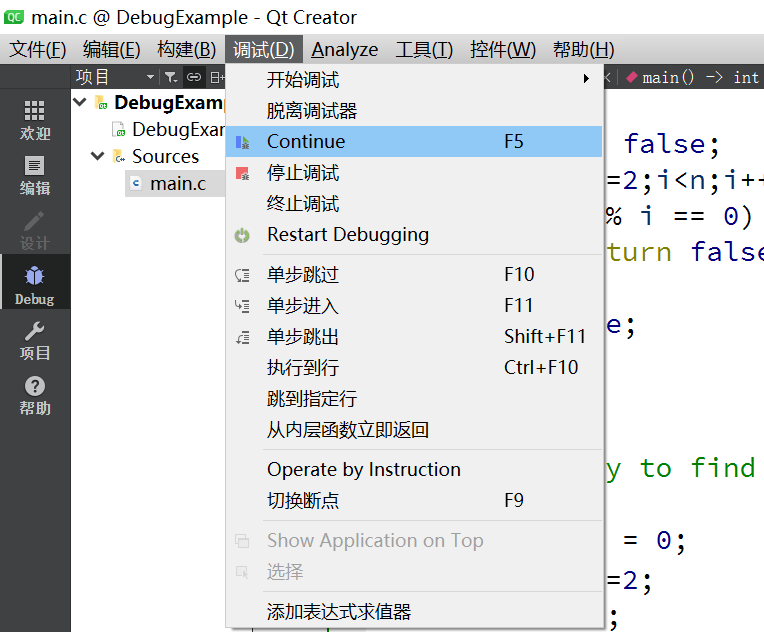

此时,可以选择Continue (继续执行,F5),在没有断点的情况下将程序执行完;也可以选停止调试,强行中止程序的执行。

7. 继续执行

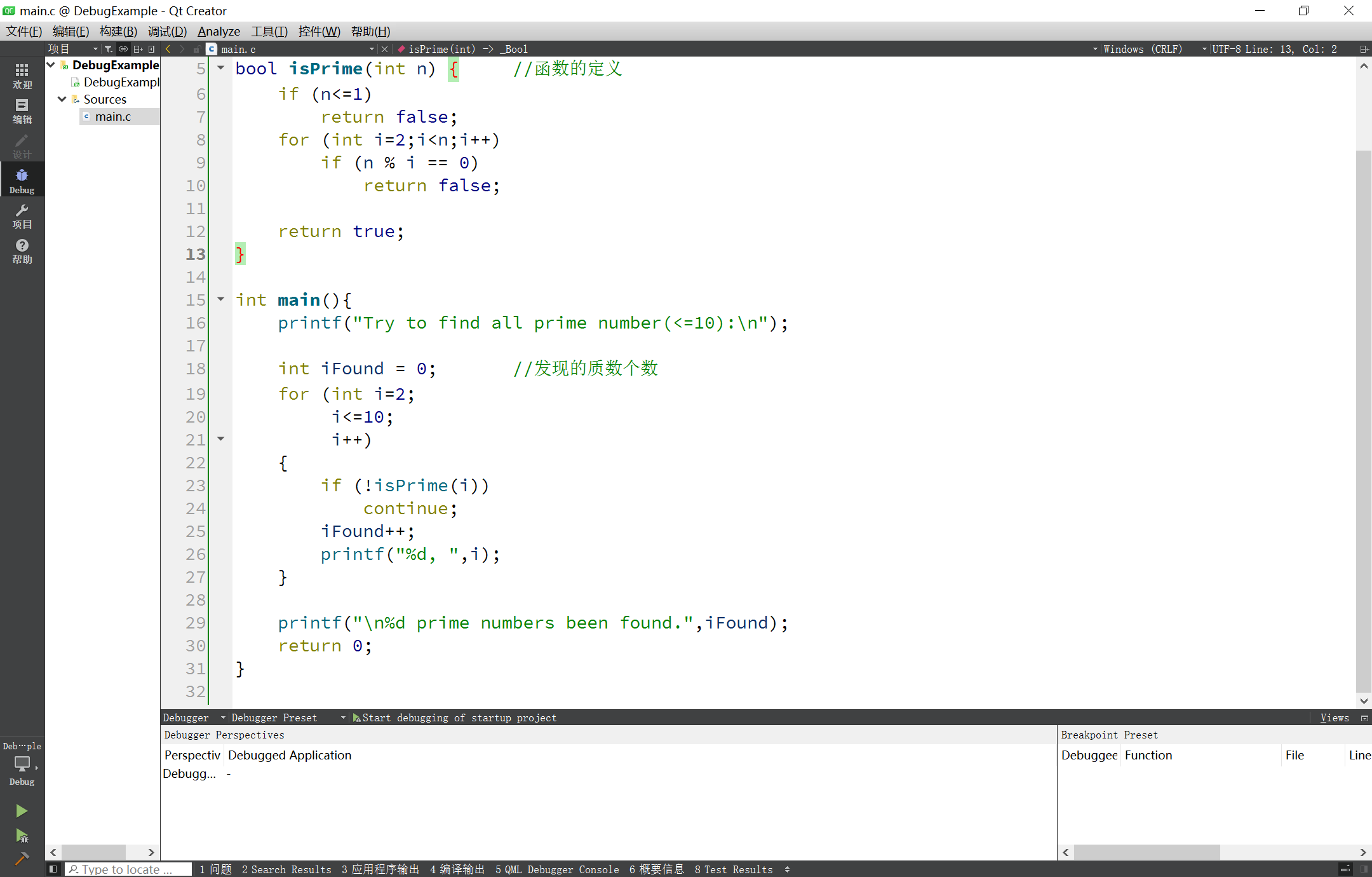

取消断点后,我们选择了继续执行。程序执行完成后,Qt Creator与调试相关的箭头,右方的局部变量列表等均消失不见,恢复至常规编辑界面。

image-20200220150849459

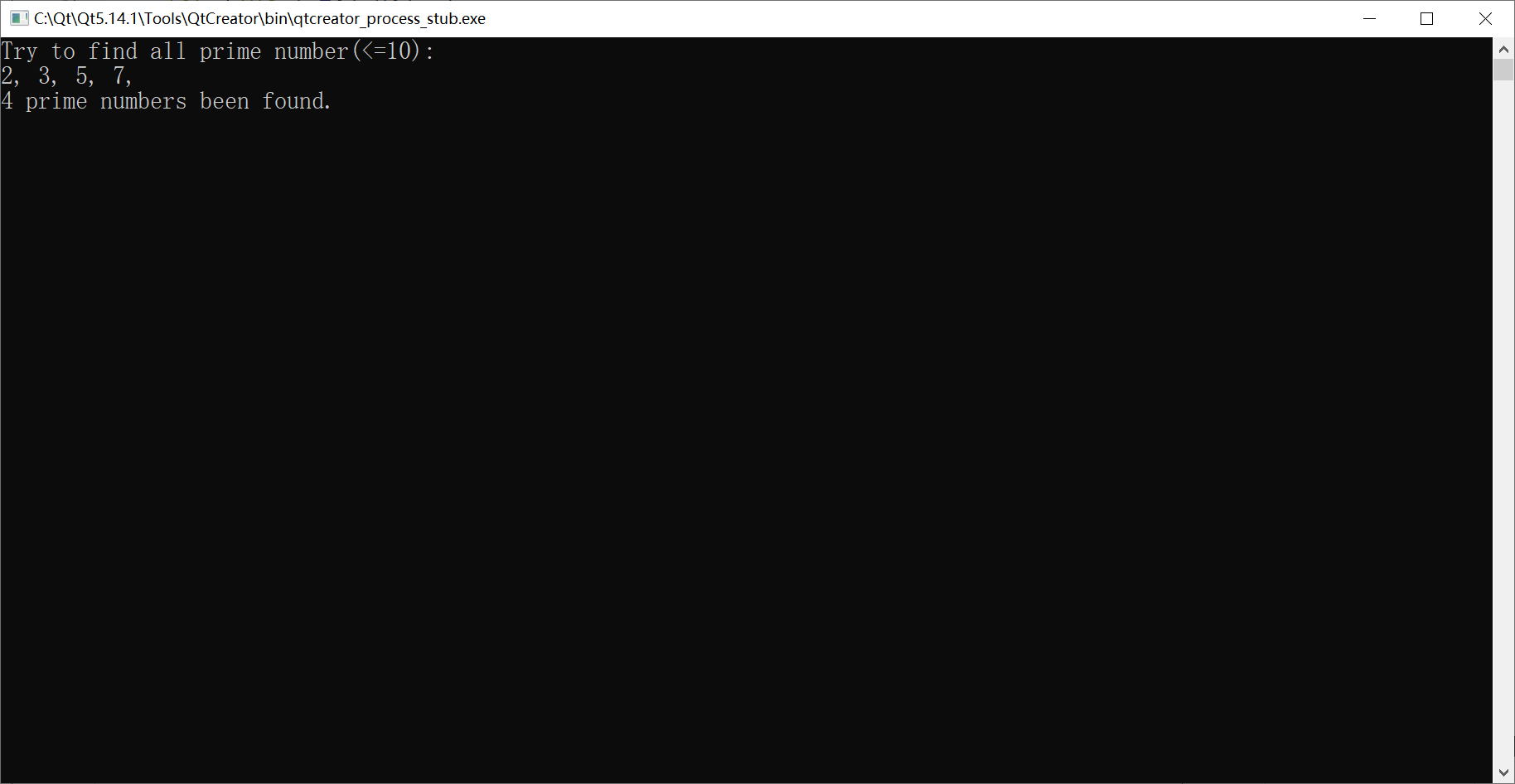

在控制台输出窗口中,可以看到程序执行的全部结果。

image-20200220150859423
